제품 소개
고압 대유량 감압 레귤레이터
높은 유량이 요구되는 환경에 최적화된 대유량 감압 레귤레이터입니다.
우수한 감도 및 조작성 (PISTON SENSOR & LOW TORQUE)
대형 피스톤 센서가 적용되어 정밀한 반응 감도를 제공하며, 대형 핸드놉으로 저토크 조절 가능
주요 특징
안정적인 압력 제어
밸런스드 밸브 디자인(BALANCED VALVE DESIGN)을 적용하여 입구 압력 변화에도 후단 압력을 매우 안정적으로 유지
대유량 사양 선택
메인 밸브 규격에 따라 Cv = 0.8 및 Cv = 2.0 모델 선택 가능
다양한 로딩 방식 지원
일반 스프링 수동 조절(SPRING LOADED) 방식 외에 돔 로디드(DOME LOADED) 및 에어 로디드(AIR LOADED) 옵션 제공
기본 벤팅 및 게이지 포트 옵션
벤팅(VENTING) 기능이 기본 탑재되어 있으며, 작업 환경에 따라 게이지 포트 추가 옵션 선택 가능
사양 (Specification)
| MAXIMUM INLET PRESSURE | SUS: 4500 psig (Option: 6000 psig) │ Brass: 3750 psig (Option: 5000 psig) |
|---|---|
| OUTLET PRESSURE RANGES | 0 ~ 1500psig (Option: 0-2500 psig) |
| FLOW CAPACITY | 1/4" Main Valve: Cv = 0.8 │ 3/8" Main Valve: Cv = 2.0 |
| LEAKAGE | Bubble-tight |
| OPERATING TEMPERATURE | -26 ~ 104 ℃ |
| BODY MATERIAL | Brass, 303 Stainless Steel, or 316 Stainless Steel |
| MAIN VALVE SEAT | PCTFE (Except 44-13X2: PTFE) |
| VENT VALVE SEAT | PTFE (300/600 psig outlet) │ PCTFE (1000/1500 psig outlet) |
| O-RINGS | FKM (Viton-A) |
| BACK-UP RINGS / GASKETS | PTFE │ PCTFE |
| WEIGHT | 2.8 kg (Without Gauges) |
※ 상기 사양은 예시이며, 실제 납품 사양은 고객 요구사항에 따라 변경될 수 있습니다.
상세 정보

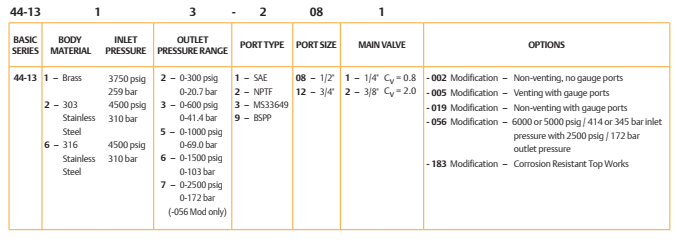

주문 정보
적용 산업 / 분야
대기 환경
일반 산업
반도체 산업
연구/분석실
자료 다운로드
제품 상담 / 문의
44-1300 SERIES 제품 문의
전문 엔지니어가 1영업일 내에 답변드립니다.
