제품 소개
초고압 저유량 감압 레귤레이터 (HIGH PRESSURE LOW FLOW REGULATOR)
최대 10000 psig / 690 bar의 고압 조건에서 정밀하게 감압을 수행하는 저유량 감압 레귤레이터입니다.
모듈형 밸브 구조 (REMOVABLE VALVE MODULE)
분리 가능한 밸브 조립체 모듈 방식으로 교체 및 유지보수 보수가 매우 편리합니다.
주요 특징
확실한 차단 성능 (UNBALANCED STEM SHUTOFF)
언밸런스 스템(UNBALANCED STEM) 구조를 적용하여 확실한 차단(POSITIVE SHUTOFF) 및 Bubble-tight 수준의 밀폐를 제공합니다.
우수한 조작성 (EASY OPERATION)
대형 핸드놉(HANDKNOB)과 저토크(LOW TORQUE) 설계를 적용하여 고압 제어 시에도 부드럽고 손쉬운 압력 조절이 가능합니다.

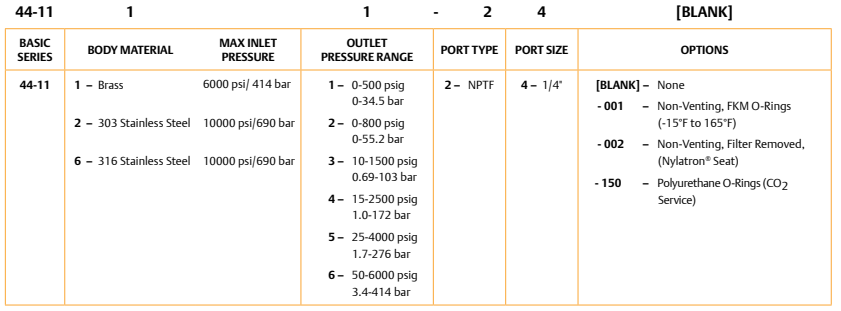

사양 (Specification)
| MAXIMUM INLET PRESSURE | SUS: 10000 psig / Brass: 6000 psig |
|---|---|
| OUTLET PRESSURE RANGES | 0-500, 0-800, 10-1500, 15-2500, 25-4000, 50-6000 psig |
| FLOW CAPACITY | Cv = 0.06 |
| LEAKAGE | Bubble-tight |
| OPERATING TEMPERATURE | -34 ~ 60 ℃ |
| MAX OPERATING TORQUE | 35 in-lbs / 3.95 N m |
| BODY MATERIAL | Brass, 303 Stainless Steel, or 316 Stainless Steel |
| FILTER | Brass: 40 micron (Bronze) / Stainless Steel: 15 micron (316SS) |
| MAIN VALVE SEAT | Polyimide (Vespel) |
| VENT VALVE SEAT | PCTFE |
| O-RINGS | Nitrile, Buna-N |
| BACK-UP RINGS | PTFE |
| WEIGHT | 2.2kg |
※ 상기 사양은 예시이며, 실제 납품 사양은 고객 요구사항에 따라 변경될 수 있습니다.
상세 정보
적용 산업 / 분야
대기 환경
일반 산업
반도체 산업
바이오 산업
연구/분석실
