제품 소개
DIFFUSION-RESISTANT METAL DIAPHRAGM
METAL-TO-METAL 다이아프램 실링을 적용하여 가스 확산을 최대로 방지하고 순도와 안정성을 완벽히 유지
유연한 압력 범위 선택
500 psig 또는 3000 psig 입력 압력 옵션과 5가지의 다양한 토출 압력 범위를 제공
주요 특징
고유량 모델 옵션
기본 Cv = 1.0 외에 대유량용 Cv = 1.8 옵션을 선택 가능
VERSATILE APPLICATIONS
실험실 및 POU 가스 공급 시스템, 레이저 어시스트 가스, 글러브 박스 및 아이솔레이터 등에 널리 사용됩니다.

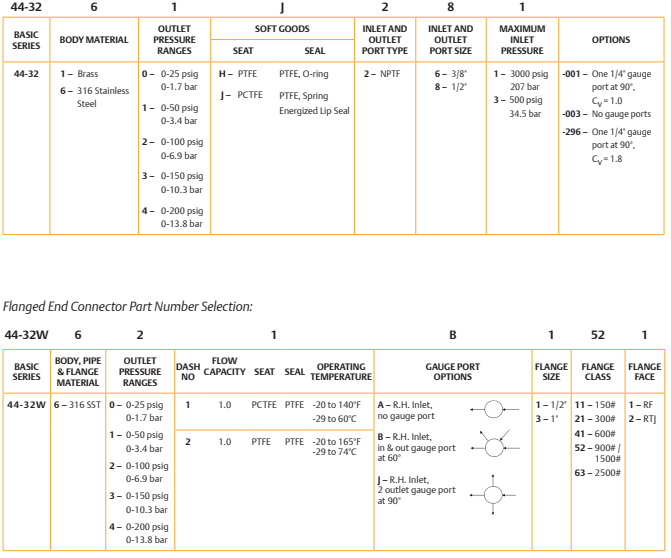

사양 (Specification)
| MAXIMUM INLET PRESSURE | 500 or 3000 psig |
|---|---|
| OUTLET PRESSURE RANGES | 0 ~ 200psig |
| FLOW CAPACITY | Cv = 1.0 (Optional: Cv = 1.8) |
| LEAKAGE | Internal: Bubble-tight / External: < 2 x 10^-8 atm.cc/sec He |
| OPERATING TEMPERATURE | -40 ~ 60 ℃ |
| BODY MATERIAL | Brass / 316 Stainless Steel |
| BONNET MATERIAL | 300 Series Stainless Steel |
| DIAPHRAGM MATERIAL | 316 Stainless Steel |
| SEAT MATERIAL | 3000 psig Inlet: PCTFE / 500 psig Inlet: PTFE |
| SEAT RETAINER / SEAL | Nitronic 60 / PTFE |
| WEIGHT | 1.6 kg (Without Gauges) |
※ 상기 사양은 예시이며, 실제 납품 사양은 고객 요구사항에 따라 변경될 수 있습니다.
상세 정보
적용 산업 / 분야
반도체 산업
디스플레이 제조
바이오 산업
정밀 화학
자료 다운로드
제품 상담 / 문의
44-3200 SERIES 제품 문의
전문 엔지니어가 1영업일 내에 답변드립니다.
