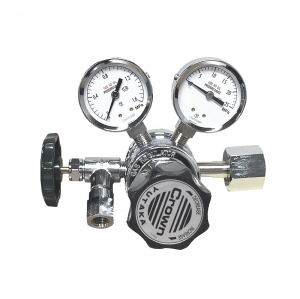

제품 소개
CROWN 사의 스탠다드 제품
높은 범용성으로 다양한 산업군 사용 가능
일반 산업군 가스 대응
불활성, 가연성 가스 가용 가능
주요 특징
가연성 가스 대응 가능
W22LH 규격 (H2, CH4) 사용 가능

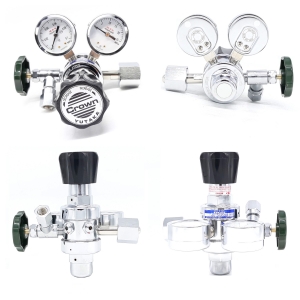

Stop Valve 부착형 모델
Out Port 단 Stop Valve Handle 부착형으로 안전한 사용 가능
사양 (Specification)
| 조정기 본체 재질 | C3604 BD |
|---|---|
| 조정기 커버 재질 | ZDC |
| 밸브 | C3604 BD |
| 밸브 시트 | NBR |
| 다이어프램 | NBR |
| 안전밸브 시트 | NBR |
※ 상기 사양은 예시이며, 실제 납품 사양은 고객 요구사항에 따라 변경될 수 있습니다.
상세 정보
1단식(Single stage)과 2단식(Double stage) Regulator의 차이점은 무엇인가요?
Regulator는 내부의 스프링의 힘과 가스 압력의 밸런스에 의해 작동하므로, 용기(Cylinder) 내 압력이 고압에서 저압으로 감소하게 되면 용기(cylinder) 내 압력(입구압력)으로부터 받는 쪽의 힘이 감소하여 밸런스가 무너지게 됩니다. 따라서 출구압력이 변동하여 다시 밸런스를 맞추는 특성이 있습니다.
1단식 Regulator는 실린더 압력이 100 psi 씩 떨어질 때마다 출구압력이 ¼ psi에서 2 psi로 상승 할 수 있습니다. 일반적으로 대부분의 용접, 절단 및 브레이징 어플리케이션에는 1단식 Regulator를 사용해도 무방합니다.
반면 2단식 Regulator는 출구압력의 변동이 거의 없습니다. 2단식은 용기 내 압력(입구압력)을 일단, 중압(보통 10 bar 정도)으로 먼저 감압 후 다시 저압의 출구압력으로 감압하는 구조를 가지고 있습니다.
따라서 2단식은 연구소, 실험실, 정밀기기용 등 매우 일정한 가스흐름을 필요로 하는 어플리케이션에 사용 할 수 있습니다.
정리하면 1단식 Regulator는 실린더압력(입구압력,고압)→출구압력(저압)으로 한번에 감압하는 구조이며, 2단식 Regulator는 실린더압력(입구압력,고압)→중압(10 bar정도)→출구압력(저압)으로 두번에 걸쳐 감압하는 구조입니다.
